補章3 SequenceGeneratorのパラメタ設定例
以下に，パルスシーケンス毎のパラメタの設定例と，画像再構成プログラム名を示す．
1. 2D single slice gradient echo sequence (unbalanced SSFPもしくはRF spoiled GRE)
必須の設定：
Imaging plane : axial，coronal，sagittalのどれか．Obliqueは未実装．
Image dimension : 2D single sliceを選択
Pulse sequence : Gradient echoを選択
RF spoiling : unbalanced SSFPではOFF，RF spoiled GREではON
Symmetric gradient : OFFを選択
Acquisition order : Sequentialを選択
TE : minimum TEよりも長くする
TR : TEの2～3倍以上に設定する
任意の設定：
FOVとimage matrixは，できるだけこのパネルに示したものを使用する．他の設定は，このパネルに示したものを使用する．
画像再構成プログラム：Reconstruction_and_display_256x256_2D_Cartesian.exe
2. 2D single slice spin echo sequence
必須の設定：
Imaging plane : axial，coronal，sagittalのどれか．Obliqueは未実装．
Image dimension : 2D single sliceを選択
Pulse sequence : Spin echoを選択
CSE/FSE : CSE（conventional SE）を選択
Acquisition order : Sequentialを選択
TE : minimum TEよりも長くする
TR : TEの数10倍以上に設定する
任意の設定：
FOVとimage matrixは，できるだけこのパネルに示したものを使用する．他の設定は，このパネルに示したものを使用する．
画像再構成プログラム：Reconstruction_and_display_256x256_2D_Cartesian.exe
3. 2D single slice balanced SSFP sequence
必須の設定：
Imaging plane : axial，coronal，sagittalのどれか．Obliqueは未実装．
Image dimension : 2D single sliceを選択
Pulse sequence : Gradient echoを選択
RF spoiling : 無視される
Symmetric gradient : ONを選択
TE : minimum TEよりも長くする
TR : TEの2倍に設定する
Dummy : ファントムのT1とTRにも依存するが，概ね100以上とする．
任意の設定：
FOVとimage matrixは，できるだけこのパネルに示したものを使用する．他の設定は，このパネルに示したものを使用する．
画像再構成プログラム：Reconstruction_and_display_256x256_2D_Cartesian.exe
4. 2D gradient echo EPI sequence
必須の設定：
Imaging plane : axial，coronal，sagittalのどれか．Obliqueは未実装．
Image dimension : 2D single sliceを選択
Pulse sequence : GRE-EPIを選択
TE : minimum TEよりも長くする
TR : TEの2.5倍以上に設定する
任意の設定：
FOVとimage matrixは，できるだけこのパネルに示したものを使用する．他の設定は，このパネルに示したものを使用する．
画像再構成プログラム：Reconstruction_and_display_128x128_2D_EPI.exe
5. 2D spin echo EPI sequence
必須の設定：
Imaging plane : axial，coronal，sagittalのどれか．Obliqueは未実装．
Image dimension : 2D single sliceを選択
Pulse sequence : SE-EPIを選択
TE : minimum TEよりも長くする
TR : TEの数倍以上に設定する
任意の設定：
FOVとimage matrixは，できるだけこのパネルに示したものを使用する．他の設定は，このパネルに示したものを使用する．
画像再構成プログラム：Reconstruction_and_display_128x128_2D_EPI.exe
6. 3D gradient echo sequence (unbalanced SSFP or RF spoiled GRE)
必須の設定：
Imaging plane : axial，coronal，sagittalのどれか．Obliqueは未実装．
Image dimension : 3Dを選択
Pulse sequence : Gradient echoを選択
RF spoiling : unbalanced SSFPではOFF，RF spoiled GREではON
Symmetric gradient : OFFを選択
TE : minimum TEよりも長くする
TR : TEの2～3倍以上に設定する
任意の設定：
FOVとimage matrixは，できるだけこのパネルに示したものを使用する．他の設定は，このパネルに示したものを使用する．
画像再構成プログラム：Reconstruction_and_display_256x256x256_3D.exe
7. 3D balanced SSFP sequence
必須の設定：
Imaging plane : axial，coronal，sagittalのどれか．Obliqueは未実装．
Image dimension : 3Dを選択
Pulse sequence : Gradient echoを選択
RF spoiling : 無視される
Symmetric gradient : ONを選択
TE : minimum TEよりも長くする
TR : TEの2倍に設定する
任意の設定：
FOVとimage matrixは，できるだけこのパネルに示したものを使用する．他の設定は，このパネルに示したものを使用する．
画像再構成プログラム：Reconstruction_and_display_256x256x256_3D.exe
8. MPRAGE (Magnetization prepared rapid gradient echo) sequence
必須の設定：
Imaging plane : axial，coronal，sagittalのどれか．Obliqueは未実装．
Image dimension : 3Dを選択
Pulse sequence : MPRAGE (T1W)を選択
RF spoiling : ON
Acquisition order : Centric （sequentialでも場合によってはOK）
TE : minimum TEよりも長くする
TR : TEの2倍以上に設定する
任意の設定：
FOVとimage matrixは，できるだけこのパネルに示したものを使用する．他の設定は，このパネルに示したものを使用する．
画像再構成プログラム：Reconstruction_and_display_256x256x256_3D_centric.exe
9. 2D multiple gradient echo sequence
必須の設定：
Imaging plane : axial，coronal，sagittalのどれか．Obliqueは未実装．
Image dimension : 2D SS Multiechoを選択
Pulse sequence : Gradient echoを選択
RF spoiling : OFF
Symmetric gradient : OFF
Acquisition order : Sequential
TE : minimum TEよりも長くする
TR : Echo spacingの20倍以上に設定する
任意の設定：
FOVとimage matrixは，できるだけこのパネルに示したものを使用する．他の設定は，このパネルに示したものを使用する．
画像再構成プログラム：Reconstruction_and_display_GRE_multiecho_256x256x16.exe

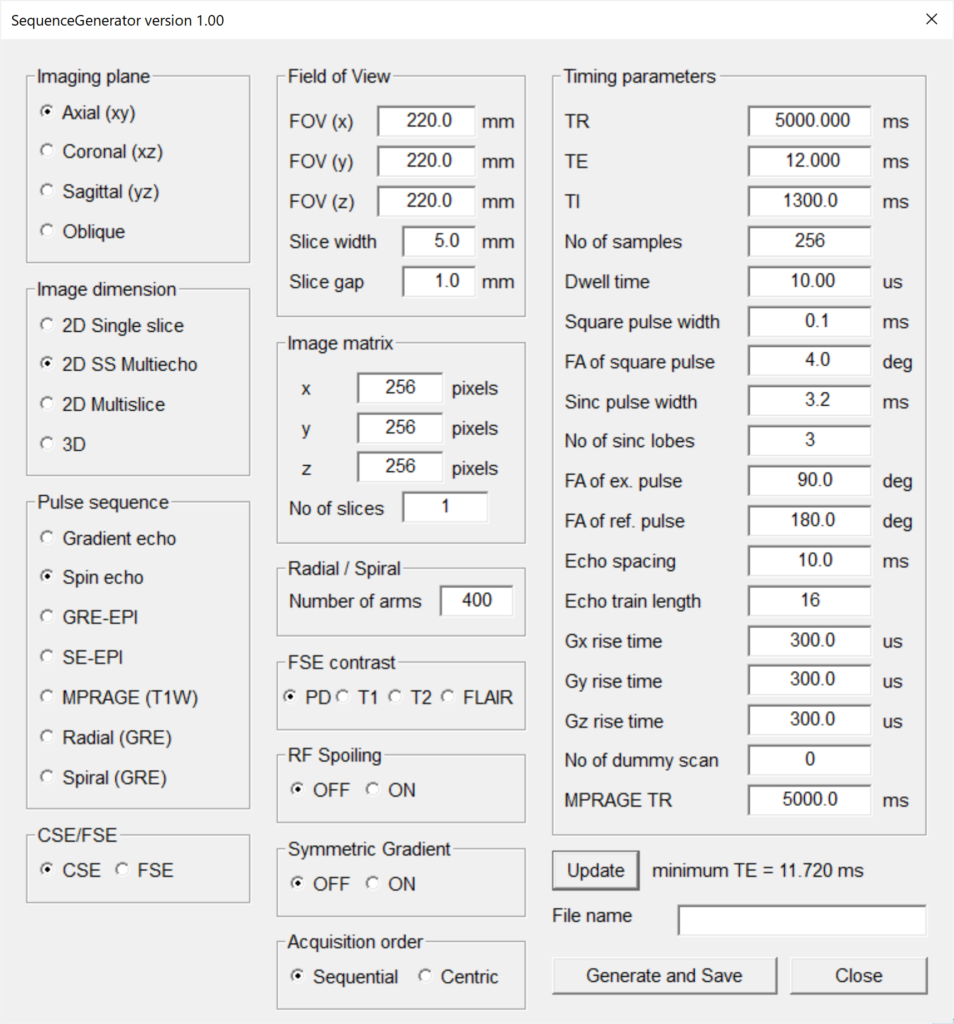

10. 2D multiple spin echo sequence
必須の設定：
Imaging plane : axial，coronal，sagittalのどれか．Obliqueは未実装．
Image dimension : 2D SS Multiechoを選択
Pulse sequence : Spin echoを選択
CSE/FSE : CSEを選択
TE : minimum TEよりも長くする
TR : Echo spacingの数10倍以上に設定する
任意の設定：
FOVとimage matrixは，できるだけこのパネルに示したものを使用する．他の設定は，このパネルに示したものを使用する．
画像再構成プログラム：Reconstruction_and_display_SE_multiecho_256x256x16.exe
11. 2D single slice fast spin echo sequence
必須の設定：
Imaging plane : axial，coronal，sagittalのどれか．Obliqueは未実装．
Image dimension : 2D SS Multiechoを選択
Pulse sequence : Spin echoを選択
CSE/FSE : FSEを選択
FSE contrast : どれかを選択するかによってTRとETLの設定が変更される
TE : minimum TEよりも長くする
TR : T1を選択するとTRは600ms，その他を選択するとTRは6000 ms
ETL : T1を選択すると4，その他を選択すると16
任意の設定：
FOVとimage matrixは，できるだけこのパネルに示したものを使用する．他の設定は，このパネルに示したものを使用する．
画像再構成プログラム：
Reconstruction_and_display_256x256_PDW-FSE.exe
Reconstruction_and_display_256x256_T1W-FSE.exe
Reconstruction_and_display_256x256_T2W-FSE.exe
Reconstruction_and_display_256x256_FLAIR.exe
12. 2D multiple slice multiple echo sequence
必須の設定：
Imaging plane : axial，coronal，sagittalのどれか．Obliqueは未実装．
Image dimension : 2D Multisliceを選択
Pulse sequence : Spin echoを選択
CSE/FSE : CSEを選択
No of slices : 24
TE : minimum TEよりも長くする．ESはTEと同じに設定する（内部では等値されている）．
TR : Echo spacingの数10倍以上に設定する
任意の設定：
FOVとimage matrixは，できるだけこのパネルに示したものを使用する．他の設定は，このパネルに示したものを使用する．
画像再構成プログラム：Reconstruction_and_display_multislice_multiecho_256x256x16x24.exe
13. 2D multislice fast spin echo sequence
必須の設定：
Imaging plane : axial，coronal，sagittalのどれか．Obliqueは未実装．
Image dimension : 2D Multisliceを選択
Pulse sequence : Spin echoを選択
CSE/FSE : FSEを選択
FSE contrast : どれかを選択するかによってTRとETLの設定が変更される
TE : minimum TEよりも長くする．ESはTEと同じに設定する（内部では等値されている）．
TR : T1を選択するとTRは600ms，その他を選択するとTRは6000 ms
ETL : T1を選択すると4，その他を選択すると16
任意の設定：
FOVとimage matrixは，できるだけこのパネルに示したものを使用する．他の設定は，このパネルに示したものを使用する．
画像再構成プログラム：
Reconstruction_and_display_256x256x24_PDW-FSE.exe
Reconstruction_and_display_256x256x24_T1W-FSE.exe
Reconstruction_and_display_256x256x24_T2W-FSE.exe
Reconstruction_and_display_256x256x24_FLAIR.exe
14. 3D fast spin echo sequence
必須の設定：
Imaging plane : axialを設定する．他は未実装．
Image dimension : 3Dを選択
Pulse sequence : Spin echoを選択
CSE/FSE : FSEを選択
Echo train length : 160
TE : minimum TEよりも長くする．ESは無視される．
TR : Echo spacingの数10倍以上に設定する
任意の設定：
FOVとimage matrixは，できるだけこのパネルに示したものを使用する．他の設定は，このパネルに示したものを使用する．
画像再構成プログラム：Reconstruction_and_display_256x256x256_3DFSE.exe
15. 2D radial sequence
必須の設定：
Imaging plane : axial，coronal，sagittalのどれか．Obliqueは未実装．
Image dimension : 2D single sliceを選択
Pulse sequence : Radial (GRE)を選択
Number of arms : 100，200，400のどれかを選択
No of slices :1
TE : minimum TEよりも長くする．
TR : TRの数10倍以上に設定する
任意の設定：
FOVとimage matrixは，できるだけこのパネルに示したものを使用する．他の設定は，このパネルに示したものを使用する．
画像再構成プログラム：Reconstruction_and_display_256x256_Radial_200shot.exe
16. 2D spiral sequence
必須の設定：
Imaging plane : axial，coronal，sagittalのどれか．Obliqueは未実装．
Image dimension : 2D single sliceを選択
Pulse sequence : Spiral (GRE)を選択
Number of arms : 32のどれかを選択
No of slices :1
TE : minimum TEよりも長くする．
TR : TRの数10倍以上に設定する
任意の設定：
FOVとimage matrixは，できるだけこのパネルに示したものを使用する．他の設定は，このパネルに示したものを使用する．
画像再構成プログラム：Reconstruction_and_display_256x256_Spiral.exe
